La transition numérique de la filière bois s’accélère, portée par une exigence croissante de précision, de traçabilité et de cohérence entre phases de conception et de
justification. L’intégration avancée entre Cadwork, ACORD et la plateforme C-Faster s’inscrit dans cette dynamique, en proposant un environnement continu reliant modélisation géométrique, génération automatique des actions et vérification structurelle conforme aux Eurocodes.
Le BIM comme cadre de cohérence et d’interopérabilité Le BIM impose désormais une logique de données structurées et hiérarchisées.
La maquette numérique, enrichie par les différents corps d’état, s’appuie sur le format IFC pour garantir l’interopérabilité entre logiciels métiers. Néanmoins, pour les
échanges calcul–CAO, l’IFC montre ses limites :
• granularité insuffisante pour certaines propriétés mécaniques,
• interprétations variables selon les moteurs d’import/export,
• perte ou simplification de conditions de liaison ou d’appuis.
Face à ces contraintes, les liaisons directes CAO–CALCUL présentent un intérêt majeur : elles permettent une transmission fine de la géométrie, des sections, des matériaux et des états limites recherchés sans passer par des formats pivot susceptibles d’introduire des ambiguïtés. La coopération entre Cadwork et itech s’inscrit
précisément dans cette logique. Traduction automatique CAO modèle de calcul : enjeux et limites.
L’un des verrous historiques réside dans la ressaisie manuelle des éléments porteurs dans un logiciel de calcul, une opération chronophage et source d’erreurs. L’intégration Cadwork–ACORD automatise cette étape :
• extraction des axes neutres,
• génération des portées et continuités,
• reconnaissance des appuis et des liaisons,
• identification des sections réelles et matériaux,
• mise à disposition directe dans le moteur de calcul.
Si cette automatisation constitue un gain opérationnel majeur, elle ne remplace pas la compétence d’ingénierie. Les modèles complexes — nœuds hyperstatiques, redistributions d’efforts, interactions tridimensionnelles — nécessitent toujours une validation par un spécialiste, capable d’ajuster la modélisation mécanique
pour refléter fidèlement le comportement réel.
C-Faster : une couche d’automatisation orientée prédimensionnement et vérification rapide C-Faster agit comme une couche intermédiaire entre la CAO et les
modules ACORD, conçue pour fournir une première justification structurale directement dans Cadwork. Automatisation avancée des actions
Connecté à Lisa.blue, C-Faster génère automatiquement :
• les charges climatiques (neige, vent) basées sur l’adresse du projet,
• les charges sismiques selon les zonages réglementaires,
• les combinaisons d’actions conformes à l’EN 1990.
La modélisation CAO est ainsi immédiatement convertible en un modèle vérifiable.
Prédimensionnement et justification Eurocodes C-Faster identifie chaque élément porteur (poutre, panne, arbalétrier, chevron, poteau, solive…) et produit
une note de calcul conforme aux normes EN 1995 et annexes nationales.
Ce workflow rapide permet :
• un ajustement dynamique des sections,
• une optimisation en phase esquisse ou APS,
• une transition fluide vers un calcul détaillé.
ACORD : un ensemble modulaire pour l’analyse approfondie
Une fois le prédimensionnement établi, ACORD fournit des modules spécialisés pour une justification complète :
• EXPRESS Poutres : vérification en flexion, effort normal, cisaillement, interaction et déformation de tous types de poutres bois ou métal.
• EXPRESS Fermes : analyse des charpentes traditionnelles, descentes de charges et assemblages.
• EXPRESS Ossature Bois : stabilité globale et justification au vent/séisme de structures régulières jusqu’à cinq niveaux.
• BAT 2D et BAT 3D : modélisation FEM complète, multi-matériaux, états limites ultimes et de service, calcul au feu et en situation sismique.
• CONNECT : calcul paramétrique des assemblages bois et métal (entailles, ferrures, platines, équerres, goussets…).
Chaque module repose sur des moteurs de calcul éprouvés et suit les prescriptions des Eurocodes, permettant une analyse avancée des structures, du bâtiment agricole à
l’ouvrage de grande hauteur.

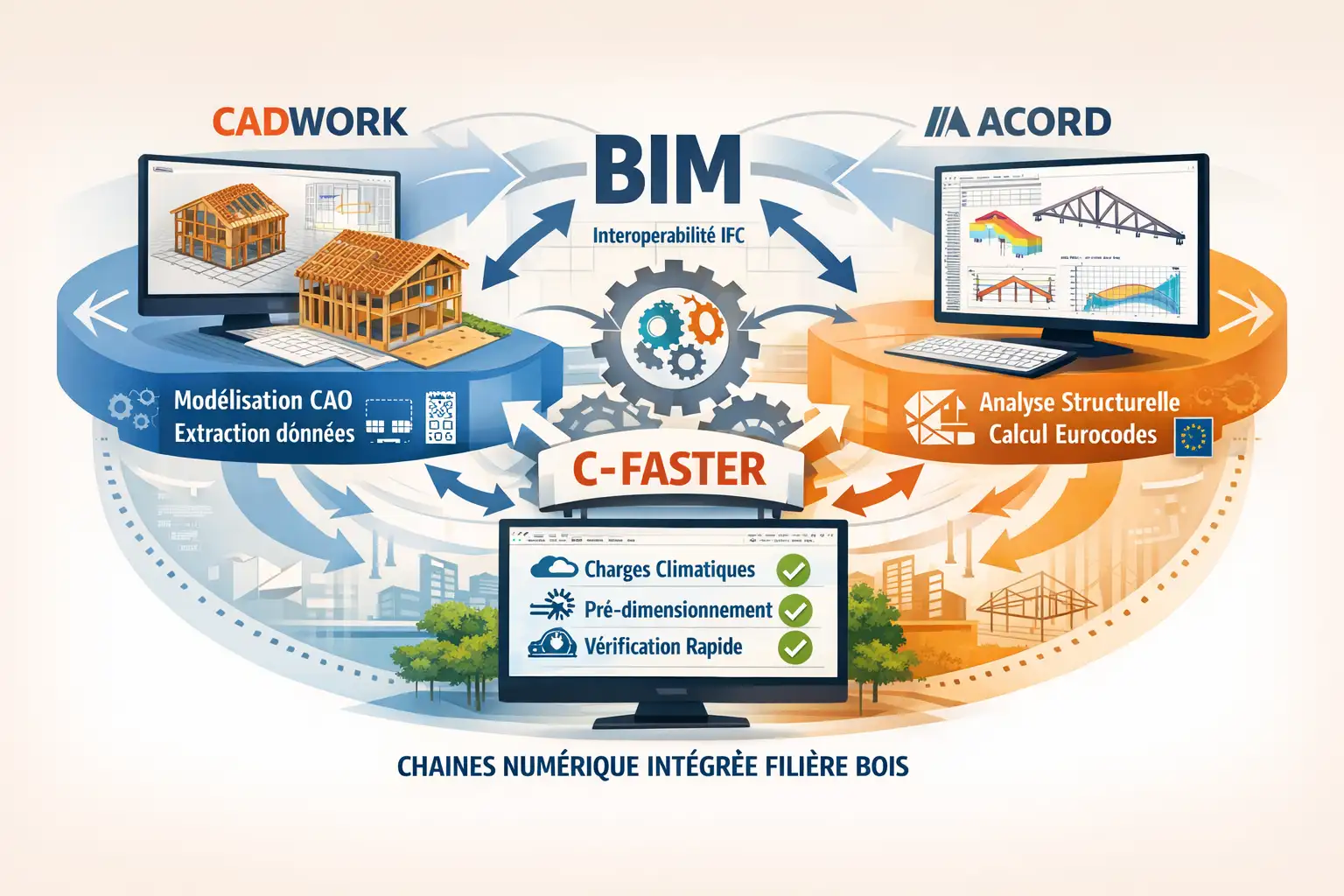

Vers une chaîne de conception calcul entièrement unifiée
L’association Cadwork – C-Faster – ACORD constitue aujourd’hui l’une des chaînes logicielles les plus intégrées de la filière bois.
Elle répond à plusieurs enjeux majeurs :
• Élimination des ressaisies et réduction des erreurs de transcription,
• Modèle unique du concept au calcul,
• Intégrité numérique tout au long du cycle de conception,
• Capacité à traiter des structures simples ou complexes, du prédimensionnement instantané à l’analyse FEM complète,
• Ouverture vers les flux BIM tout en garantissant une cohérence mécanique de haut niveau. Cette intégration marque une avancée décisive vers une ingénierie bois
plus fiable, plus performante et pleinement adaptée aux exigences actuelles.
